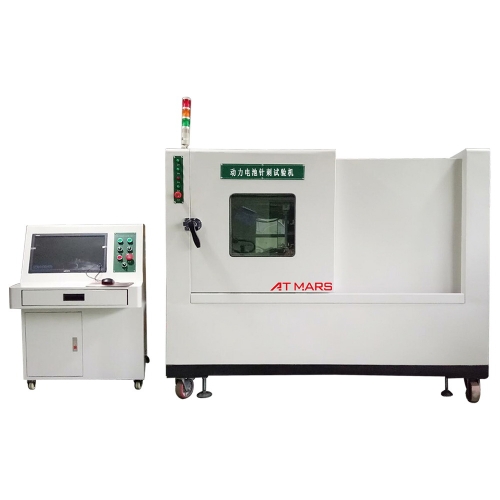

動力電池針刺試驗機適用于電動汽車用動力蓄電池模塊進行針刺試驗，滿足GB/T 31485-2015標準中關于電池針刺試驗要求，應不爆炸、不起火。
產品介紹
動力電池針刺試驗機適用于模擬各類電池在運輸、儲存及使用過程中受到針刺情況。針刺試驗應在20℃±5℃的環境溫度下進行，將接有熱電偶的電池（熱電偶的觸點固定在電池大表面上）置于通風櫥中，用直徑6～10mm的無蝕銹鋼針以10mm/s～40mm/s的速度刺穿電池最大表面的幾何中心位置，保持設定的時間并觀察其測試結果，電池不爆炸、不起火為合格。
GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法
——蓄電池模塊針刺試驗步驟：
a）蓄電池模塊按規定方法充電；
b）用φ6mm～φ10mm的耐高溫鋼針（針尖的圓錐角度為45°～60°，針的表面光潔、無銹蝕、氧化層及油污），以（25±5）mm/s的速度，從垂直于蓄電池極板的方向，依次貫穿至少3個單體蓄電池（鋼針停留在蓄電池中，如下圖所示）；
c）觀察1h。
星拓動力電池針刺試驗機主要性能參數：
1、針刺力值：50～100kN（可定做）
2、測力精度：±1%
3、鋼針：ф5～ф10mm耐高溫鋼針，長度指定
4、針刺行程：500mm （根據電池尺寸定制）
5、測試速度：10～40mm/s(可設定）
7、單位換算：kgf,lbf,N,kN,KPa,MPa
8、控制方式：PLC控制或電腦控制
9、驅動方式：液壓驅動
10、測試產品尺寸：500x500x500mm（可定做）
11、箱體材質：內箱不銹鋼 ，外箱冷軋鋼板噴塑處理
12、特點：箱體后側設計有排風口，箱內裝有照明燈
13、重量：約750KG
14、電源：3∮,380V,50Hz
注：支持非標定制
